DC53模具鋼廠家直銷(xiāo)

您關(guān)注過(guò)的產(chǎn)品

·DC53冷作模具鋼選蘇州浩凱
·大同DC53模具鋼
·dc53模具鋼的化學(xué)成分及性能
·DC53硬度
·DC53模具鋼熱處理工藝和性能
·DC53對(duì)應(yīng)國(guó)產(chǎn)牌號(hào)(材質(zhì))
·DC53熱處理工藝
·DC53圓鋼
·DC53是什么材料
·DC53多少錢(qián)一公斤

當(dāng)前位置： 模具鋼主頁(yè) > 進(jìn)口模具鋼 > 日本大同模具鋼 > DC53模具鋼 >

DC53熱處理工藝

鋼材牌號(hào)及型號(hào)規(guī)格：DC53模具鋼

DC53模具鋼性能用途、密度硬度和化學(xué)成分： DC53一般出廠硬度是退火狀態(tài)HB255，但是大多數(shù)的模具需要的硬度不僅僅如此，它可能需要更高的硬度。DC53此時(shí)就需要進(jìn)行熱處理，提高它的硬度。那么DC53的熱處理工藝如何呢？下面我們來(lái)分析下DC53熱處理工藝的流程： 1、DC53淬火加熱溫度：960℃~980℃，520℃回火兩次后硬度約在62HRC左右；SKD11淬火加熱溫度：1020℃~1040℃。 2、使用DC53會(huì)有所改善。DC53的強(qiáng)韌性要好于SKD11，DC53韌度約

DC53模具鋼價(jià)格多少錢(qián)一公斤/噸： 馬上咨詢(xún)客服

DC53模具鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項(xiàng)

DC53一般出廠硬度是退火狀態(tài)≤HB255，但是大多數(shù)的模具需要的硬度不僅僅如此，它可能需要更高的硬度。DC53此時(shí)就需要進(jìn)行熱處理，提高它的硬度。那么DC53的熱處理工藝如何呢？

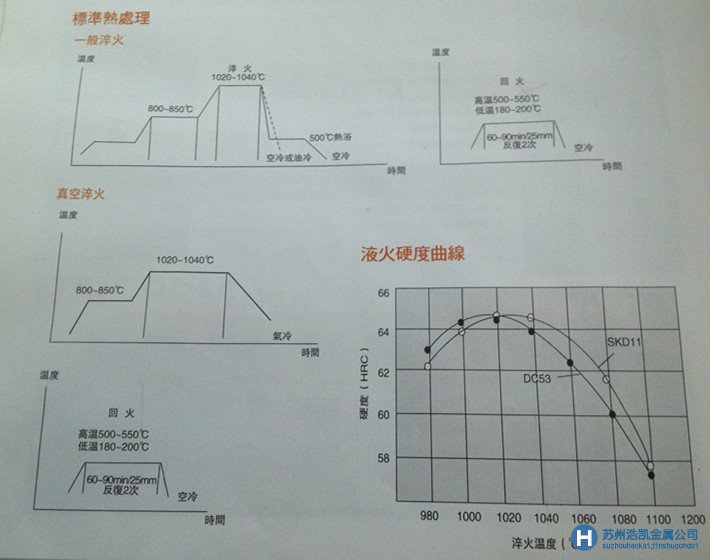

下面我們來(lái)分析下DC53熱處理工藝的流程：

1、DC53淬火加熱溫度：960℃~980℃，520℃回火兩次后硬度約在62HRC左右；SKD11淬火加熱溫度：1020℃~1040℃。

2、使用DC53會(huì)有所改善。DC53的強(qiáng)韌性要好于SKD11，DC53韌度約是SKD11的兩倍，耐磨性也好于SKD11，是替代D2、SKD11的優(yōu)良鋼種。

3、兩種鋼種的防銹耐腐蝕性能無(wú)本質(zhì)區(qū)別，要想提高防銹耐腐蝕性能可以考慮淬火、回火后進(jìn)行滲氮或N-C共滲處理。

4、DC53材質(zhì)用SKD11的熱處理工藝，晶粒度變大，殘余奧氏體量增多，性能會(huì)有所降低，但不至于報(bào)廢。如果不想重新淬火，可考慮用510℃進(jìn)行第三次回火（正常工藝是520℃回火兩次），如果想重新淬火，一定要進(jìn)行700℃左右的高溫回火或者重新進(jìn)行球化退火。

關(guān)于DC53熱處理工藝的幾點(diǎn)建議

⒈適當(dāng)調(diào)整淬火溫度后，DC53在200℃回火時(shí)硬度和沖擊韌性都較高；在400～500℃ 回火時(shí)硬度較高，韌性大幅度下降；在600℃ 回火時(shí)沖擊韌性很高，硬度顯著下降．　
⒉形狀復(fù)雜的精密沖模、修整模、冷軋輥輪等工模具宜采用低溫回火工藝，以使模具工作零件獲得高硬度、高韌性、耐磨性好、強(qiáng)度高，可有效延長(zhǎng)模具壽命，防止過(guò)度磨損、變形、開(kāi)裂等早期失效現(xiàn)象．　
⒊受沖擊載荷較大的復(fù)雜模具可采用低淬高回工藝，以得到較高的沖擊韌性，防止模具產(chǎn)生脆性斷裂現(xiàn)象

繼續(xù)了解DC53模具鋼，您可以點(diǎn)擊相關(guān)文章：DC53 DC53熱處理
更多問(wèn)題，歡迎點(diǎn)擊右側(cè)咨詢(xún)窗口與銷(xiāo)售客服蘇州浩凱金屬在線溝通。
自2015-04-07至今，已有07家模具廠商在我公司成功采購(gòu)DC53模具鋼。

国产99久久久国产精品免费看,亚洲午夜精品一区二区,欧美成人一区二区三区在线观看,久久精品免费一区二区

DC53模具鋼廠家直銷(xiāo)

您關(guān)注過(guò)的產(chǎn)品

DC53熱處理工藝

DC53模具鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項(xiàng)

DC53模具鋼出廠狀態(tài)、相關(guān)參數(shù)和注意事項(xiàng)
