ASSAB8407模具鋼是鉻一鉑一機(jī)合金模具鋼，其特性如下：
1、高、低溫均有良好的耐磨性；
2、優(yōu)良的韌性和延展性；
3、穩(wěn)定且優(yōu)良的機(jī)加工性和拋光性；
4、優(yōu)良的高溫強(qiáng)度和杭熱疲勞性；
5、優(yōu)良的淬透性；
6、很小的熱處理尺寸變形。

    8407模具鋼在做焊接處理的時(shí)候，應(yīng)該將工件預(yù)熱到325-350℃，焊區(qū)溫度不得超過475℃，焊后應(yīng)該及時(shí)進(jìn)行回火 處理，回火開始2h的冷卻速度為20-40℃/h，該鋼在焊接過程中，焊接點(diǎn)與周圍溫度差應(yīng)為≤150℃，堆焊時(shí)候，層和第二層電流要小，焊珠要細(xì)， 這樣熱影響區(qū)才會淺，熱量傳遞少，焊接區(qū)域韌性也好。焊接時(shí)建議采用軟態(tài)焊絲，如美國MMA的29CR-9NI系列AMSE312焊絲，這樣可提高抵抗裂 紋擴(kuò)展的能力。

1、軟性退火
    在保護(hù)氣氛下，加熱至850℃，均熱后，以每小時(shí)10℃的冷速爐冷至650℃然后空冷。去應(yīng)力回火模具經(jīng)粗加工后，應(yīng)加熱到650℃，保溫2小時(shí)，緩慢冷卻至500℃，然后空冷。
2、淬火
    預(yù)熱溫度：600-850℃，通常采用兩段預(yù)熱。
    淬火溫度：1020-1050℃，通常采用1020-1030℃。

鄭重提醒：保溫時(shí)間=模具整體加熱到淬火溫度后持續(xù)時(shí)間模具在硬化過程中，必須保護(hù)以防止脫碳和氧化。

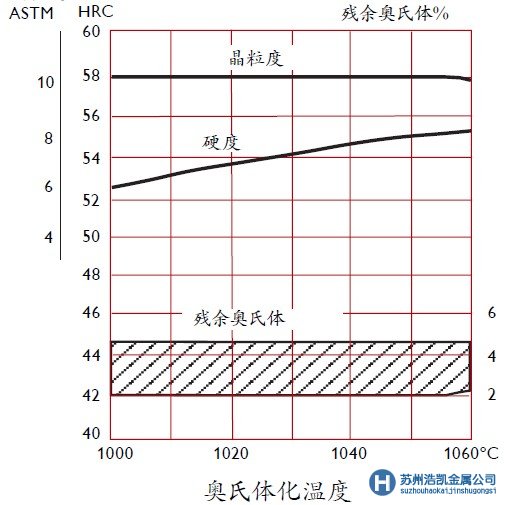

硬度、晶粒度和殘余奧氏體與奧氏體化溫度的關(guān)系，如下圖：

1、淬火介質(zhì)
    高速循環(huán)氣體或空氣真空爐中正壓氣體冷卻。若需控制淬火變形和防止淬火開裂，建議采用分級淬火。
    在450-550℃的鹽溶爐或流動粒子爐中分級淬火，然后空冷在180-220℃的鹽溶爐或流動粒子爐中，分級淬火，然后空冷
2、溫油
    注意1:鋼材溫度冷卻至50-70℃應(yīng)立即回火。
    注意2:為了要使模具獲得佳的性能，淬冷速度應(yīng)越快越好，但是不能因此造成過度嚴(yán)重的變形或開裂。
3、回火

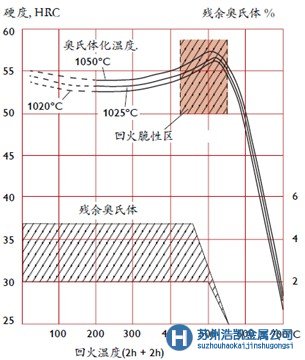

    參照回火曲線圖根據(jù)所需硬度選擇回火溫度?；鼗鸲吻颐看位鼗鸲祭鋮s到室溫，低回火溫度180℃，保溫時(shí)間至少2小時(shí)。避免在425-525℃之間回火。回火曲線圖如下：

在此提醒：在425℃-525℃之間回火將導(dǎo)致韌性降低，通常應(yīng)予避免。
回火溫度、回火時(shí)間與硬度關(guān)系圖：
